产品详情

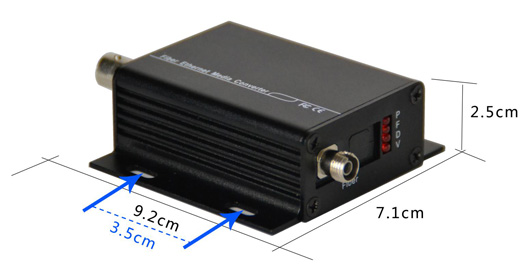

迷你光端机

● 业内独创的“RSOL”（远程状态本地显示），设备开通、维护变得轻松自如
● 具备核心自主知识产权的ASIC集成设计技术
● 先进电路设计，全硬件方案，确保设备的可靠性、一致性和稳定性
● 无模拟调频、调相、调幅光端机的交调干扰
● 8 位数字编码及无压缩、无损伤式视频传输，透明支持任何高分辩率视频信号
● 支持单模或多模光纤传输（用户需要确认传输光缆类型）
● 提供常用的FC光纤接口
● 单模无中继最大传输距离可达120KM，常规20KM

TY 系列数字光端机采用国际最先进的数字光纤传输技术，将1路视频信号、1路数据信号，在单芯光纤上实现同步、无失真、高质量地传输。网络数据光端机采用全数字视频无压缩传输技术，可满足用户的需求, 安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件，性能稳定性，适用于不同的工作环境。

产品特点

● 业内独创的“RSOL”（远程状态本地显示），设备开通、维护变得轻松自如

● 具备核心自主知识产权的ASIC集成设计技术

● 先进电路设计，全硬件方案，确保设备的可靠性、一致性和稳定性

● 无模拟调频、调相、调幅光端机的交调干扰

● 8 位数字编码及无压缩、无损伤式视频传输，透明支持任何高分辩率视频信号

● 支持单模或多模光纤传输（用户需要确认传输光缆类型）

● 提供常用的FC光纤接口

● 单模无中继最大传输距离可达120KM，常规20KM

技术参数

视频
视频带宽	5Hz－8MHz
视频制式	PAL、NTSC、SECAM
微分增益	<1.5% （典型值）
微分相位	<1.5° （典型值）
场倾斜	<1% （最大值）
信噪比	>67dB
输入／输出阻抗	75Ω （非平衡）
视频输入/输出电压	1.0V-1.5V典型峰值
数据
接口	反向RS-485
速率	DC-256Kbps
误码率	<10-9
连接器	RS485
光学
传输波长	多模850nm/1300nm,单模1310nm/1550nm
光输出功率	-10dBm～-4dBm
光纤接口	ST、FC、SC接口可选
光接收灵敏度	≤30dBm
光学允许链损范围	18dBm～35dBm
电源
交流输入	90V-264V，50/60Hz，
直流输出	5V，0.2-2.0A
环境指标
工作温度	-40℃～75℃
工作湿度	0～95%无冷凝
存储温度	-40℃－+85℃
平均无故障工作时间	>10万小时
