产品详情

AP：TY-CX9508M

主芯片：AR9531 300Mbps无线AP专业芯片
主频：580MHz
无线技术：802.11N, 2T2R 300M MIMO技术
Memory：128MB DDR2 RAM
Flash：16MB SPI
设备接口：2个10/100 Mbps自适应有线网络接口
1 个复位按钮，恢复出产默认设置使用
1个直流电源接口,支持9V-24V DC本地电源供电
天线：2.4G MIMO 全向高增益5DBI内置天线
产品尺寸：长200 mm ，宽200mm，高 25 mm
电源：XD-9500Q: 12V(POE 12V/24V)/1A; XD-9508S: 802.3af PoE, 48v

产品概述

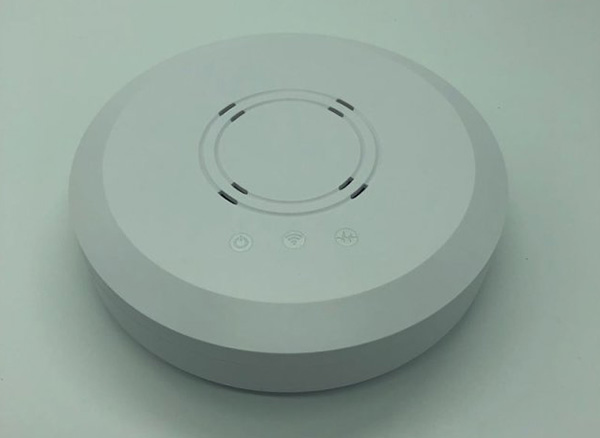

天野工业级室内吸顶AP，主要应用到酒店、咖啡馆、家庭等场所的Wi-Fi 覆盖。此款吸顶AP使用了2T2R 2.4G 无线MIMO技术，带宽最高达300Mbps，支持多达57~120个用户同时无线上网；

增强抗干扰，有效防止外界无线的干扰，外部电源采用了DC12V、24~48V POE供电技术，完美支持50~100米网线供电，使得此款路由器在即使没有电源的场所也能安装，这降低了安装成本，也使安装使用更加方便，尤其是此产品可以使用在没有电源输出的地方，改善了传统的网络基础设施，以便统一管理。

此外，采用新型的吸顶设计，很好地与现代酒店的室内装饰相融合，安装在最佳的天花板位置，可以把无线信号延伸到附近相连的几个房间，使网络应用与环境美化相融合。

无线AP

产品特点

300Mbps高速率

TY-CX9610采用2T2R MIMO技术，提供高达300Mbps的无线接入速度，是相同环境下802.11b/g/n产品的6倍左右，下载上传速度更快，网上冲浪随心所欲。

提供百兆以太网接口支持多种供电方式，更方便，性价比更高

TY-CX9610提供2*10/100Mbps RJ45接口，提供网络的同时也可以调试AP本身，同时，WAN口支持提供数据传输的时候能实现12V~48V宽电压PoE供电，完美实现50~100米的网线供电，即使在电源极不方便状态也能安装，极大给用户提供方便！

AP，路由，中继多种操作模式，完全满足不同用户需求

TY-CX9610支持AP，路由，万能中继多种操作模式，既可以实现酒店，商场，咖啡厅等地方的无线覆盖，也可以当成家用的PPPoE拨号的无线路由器，还可以用中继转发功能实现Wi-Fi补盲。

功能多样，AC集中管理，IP地址自动分配，工程布局简易便捷

TY-CX9610支持中文SSID，可多达4个虚拟SSID，实现了网络用户的完全隔离。同时支持AC集中管理，VLAN管理，匹配AP地址服务器，可实现对AP的IP地址自动分配，更能远程管理，更改配置等，使大型网络安装，工程布局等变得更加简单便捷！

产品技术规格

硬件配置
主芯片	AR9531 300Mbps 无线AP专业芯片
主频	580MHz
无线技术	802.11N, 2T2R 300M MIMO技术
Memory	128MB DDR2 RAM
Flash	16MB SPI
设备接口	2个10/100 Mbps自适应有线网络接口 1个复位按钮，恢复出产默认设置使用 1个直流电源接口,支持9V-24V DC本地电源供电
天线	2.4G MIMO 全向高增益5DBI内置天线
产品尺寸	长200mm，宽200mm，高25mm
电源	XD-9500Q: 12V(POE 12V/24V)/1A; XD-9508S: 802.3af PoE, 48v

射频参数
射频特性	802.11b/g/n
	2.4~2.4835GHz
	韩国、ETSI、FCC通信信道可选
调制模式	OFDM=BPSK,QPSK, 16-QAM, 64-QAM
调制模式	DSSS=DBPSK, DQPSK, CCK
传输速率	300Mbps
接收灵敏度	802.11n(2.4GHz)	802.11g	802.11b
	-90dBm@MCS0	- 90dBm@6Mbps	- 95dBm@1Mbps
	-70dBm@MCS7	- 72dBm@54Mbps	- 90dBm@11Mbps
	-90dBm@MCS8
	-68dBm@MCS15
发射功率	802.11n(± 1.0dBm)	802.11g(± 1.0dBm)	802.11b(±1.0dBm)
	24dBm@ MCS0~2/MCS8~10	24dBm@6~24Mbps	27dBm@1~11Mbps
	24dBm@MCS3/MCS11	24dBm@36Mbps
	24dBm@MCS4/MCS12?	24dBm@48Mbps
	24dBm@MCS5/MCS13	24dBm@54Mbps
	24dBm@MCS6/MCS14
	24dBm@MCS7/MCS15
