产品概述
TY系列数字光端机采用国际最先进的数字光纤传输技术，将4路视频信号、1路485/232数据信号、网络信号、语音信号、开关量信号，在单芯光纤上实现同步、无失真、高质量地传输。网络数据光端机采用全数字视频无压缩传输技术，可满足用户的需求, 安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件，性能稳定性，适用于不同的工作环境。
产品特点
● 独立结构,适用集中管理4U机架
● 无压缩、实时信号传输
● 千兆光纤传输，大容量，易升级
● 先进电路设计，全硬件方案，确保设备的可靠性、一致性和稳定性

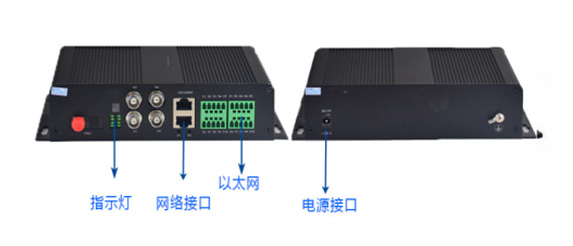

● 电源和其它参数状态指示，可监视系统的运行状况
● 支持单模或多模光纤传输（用户需要确认传输光缆类型）
● 提供常用的FC/SC/ST光纤接口
● 单模无中继最大传输距离可达120KM
技术参数
产品型号 | 产品描述 | |
功能 | 传输信号类别 | 数据、百兆网络、音频、电话信号 |
传输信道 | 1路 | |
光纤 | 输入光中心波长 | 多模（850nm）;单模（1310nm，1550nm） |
发射功率 | －9.5～－3dBm平均光功率@850nm | |
光接收灵敏度 | －15dBm平均光功率@850nm | |
光纤接口 | 单模单纤FC/SC/ST光纤接口 | |
传输距离 | 1米～2000米多模光纤 1米～10公里单模光纤 | |
电源部分 | 供电方式 | 电源适配器供电 |
适应电压范围 | 5VDC | |
功耗 | <10W | |
视频部分 | 视频参数 | 视频接口数：16路视频 |
视频格式：PAL/NTSC/SECAM自动兼容 | ||
视频带宽: 8MHz | ||
视频采样: 20MHz高速采样 | ||
视频带宽: 8MHz | ||
微分增益: DG <1%( 典型值) | ||
微分相位: DP <0.7°( 典型值) | ||
视频接口：BNC | ||
网络部分 | 网络接口 | RJ-45端口可以自适应10M、100M速率 |
遵循标准 | IEEE802.3 10Base-T Ethernet、IEEE802.3u 100Base-TX Fast Ethernet、 IEEE802.3ab 1000Base-TX Giga Ethernet、IEEE802.3z 1000Base-LX/SX Giga Ethernet | |
数据部分 | 数据参数 | 数据接口：工业级接线端子（凤凰端子） |
接口信号：RS-232/422/485 | ||
码速率：≤0～384Kbps | ||
音频部分 | 音频参数 | 音频接口信号：非平衡音频/平衡音频（根据客户需求选择，常规是非平衡音频） |
音频输入/输出阻抗： 600Ω(非平衡) | ||
最大输入/输出电压： 2VP-P | ||
频响：10~20kHz | ||
总谐波失真：<0.05% | ||
信噪比：>95dB(加权) | ||
音频接口：工业级接线端子（凤凰端子） | ||
电话部分 | 电话参数 | 电话接口信号:点对点热线、程控交换机/分机模式 |
语音带宽：8KHz | ||
失真：<1% | ||
信噪比：>95dB | ||
电话接口：RJ-11或者凤凰端子 | ||
开关量部分 | 开关量参数 | 开关量接口信号： 任意有无源报警、开关量 |
信号输入/输出：支持TTL、无源开关、按钮信号输出 | ||
开关量接口： 工业级接线端子（凤凰端子） | ||
操作环境 | 工作温度 | 0～55℃ |
存储温度 | -20～70℃ | |
湿度(无凝结) | 0～95% | |
机体属性 | 尺寸(长×宽×高) | 155*123*50mm |
材料 | ||
颜色 | 黑色 | |
重量 | ||
可靠性 | 平均故障间隔时间(MTBF) | >30000小时 |
