产品详情

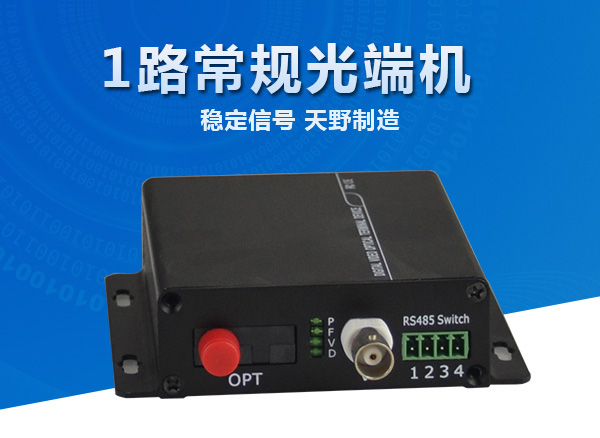

1路常规光端机

● 独立结构,适用集中管理2U机架
● 无压缩、实时信号传输
● 千兆光纤传输，大容量，易升级
● 先进电路设计，全硬件方案，确保设备的可靠性、一致性和稳定性
● 电源和其它参数状态指示，可监视系统的运行状况
● 支持单模或多模光纤传输（用户需要确认传输光缆类型）
● 提供常用的FC/SC/ST光纤接口
● 单模无中继最大传输距离可达120KM

TY 系列数字光端机采用国际最先进的数字光纤传输技术，将1路视频信号、1路数据信号，在单芯光纤上实现同步、无失真、高质量地传输。网络数据光端机采用全数字视频无压缩传输技术，可满足用户的需求, 安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件，性能稳定性，适用于不同的工作环境。

产品特点

● 独立结构,适用集中管理2U机架

● 无压缩、实时信号传输

● 千兆光纤传输，大容量，易升级

● 先进电路设计，全硬件方案，确保设备的可靠性、一致性和稳定性

● 电源和其它参数状态指示，可监视系统的运行状况

● 支持单模或多模光纤传输（用户需要确认传输光缆类型）

● 提供常用的FC/SC/ST光纤接口

● 单模无中继最大传输距离可达120KM

技术参数

产品描述		产品描述
功能	传输信号类别	数据、百兆网络、音频、电话信号
光纤	传输信道	1路
	输入光中心波长	多模（850nm）;单模（1310nm，1550nm）
	发射功率	－9.5～－3dBm平均光功率@850nm
	光接收灵敏度	－15dBm平均光功率@850nm
	光纤接口	单模单纤FC/SC/ST光纤接口
	传输距离	1米～2000米多模光纤 1米～10公里单模光纤
电源部分	供电方式	电源适配器供电
	适应电压范围	5VDC
	功耗	<10W
视频部分	视频参数	视频接口数：1路视频
		视频格式：PAL/NTSC/SECAM自动兼容
		视频带宽: 8MHz
		视频采样: 20MHz高速采样
		视频带宽: 8MHz
		微分增益: DG<1%( 典型值)
		微分相位: DP<0.7°( 典型值)
		视频信噪比: S/N ≥ 67dB （加权）
		视频接口：BNC
数据部分	数据参数	数据接口：工业级接线端子（凤凰端子
		接口信号：RS-232/422/48
		码速率：≤0～384Kbps
操作环境	工作温度	0～55℃
	存储温	-20～70
	存储温度	0～95%

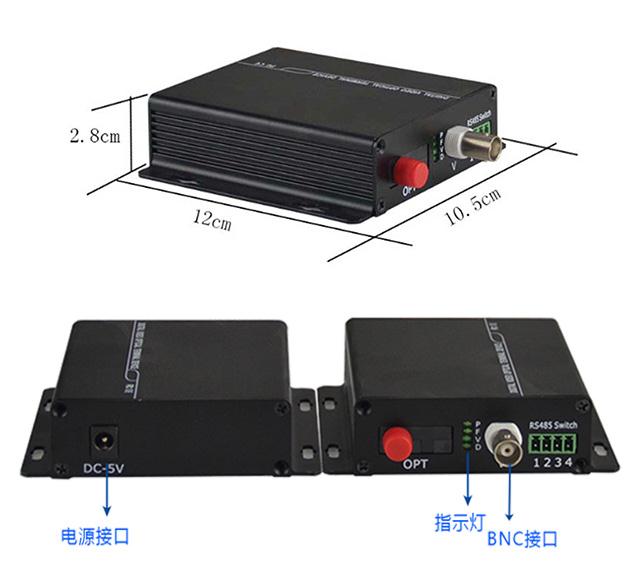

机体属性	尺寸(长×宽×高	12010528mm
	材料	黑色
	颜色
	重量
可靠性	平均故障间隔时间	>30000小时
可靠性	(MTBF)
