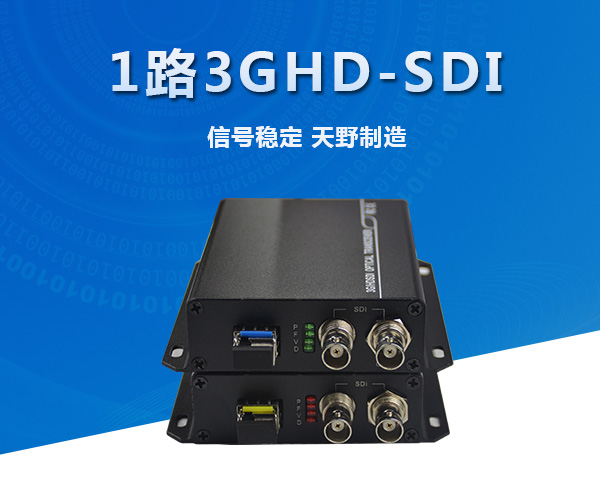

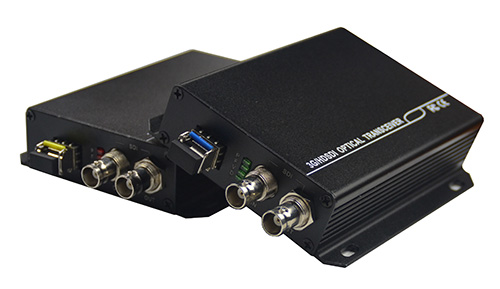

1路3G/HD-SDI光端机

● 兼容SMPTE-292M HD-SDI和SMPTE-259M SD-SDI标准信号，支持1485Mb/s和270Mb/s、2.97Gbps速率
● 1路双向RS485接口，采用凤凰端子接口，最高支持115.2Kb/s波特率
● 1路百兆以太网，RJ45接口。
● 支持1080P@60,50,30,25,24, 、1080I@60,50,、720P@60,50,30,25,等多种视频格式。
● 输入具有电缆均衡功能，可补偿电缆传输的损耗
● 内置ESD和浪涌保护电路，能有效防止静电和雷击损坏
● 提供光消失告警、远端掉电告警、输出信号状态指示和输入信号锁定状态指示

1路3G/HD-SDI光端机可实现1路3G/HD-SDI信号（每路SDI信号包括2路内置音频信号）在一根光纤上的长距离传输，也可增加支持1路双向RS485/422/232控制数据传输和2 路独立双向音频及1个10M/100M以太网数据信号的双向传输，可广泛应用于电视现场转播、高清视频会议、高清视频监控等领域。

产品特点

● 兼容SMPTE-292M HD-SDI和SMPTE-259M SD-SDI标准信号，支持1485Mb/s和270Mb/s、2.97Gbps速率

● 1路双向RS485接口，采用凤凰端子接口，最高支持115.2Kb/s波特率

● 1路百兆以太网，RJ45接口。

● 支持1080P@60,50,30,25,24, 、1080I@60,50,、720P@60,50,30,25,等多种视频格式。

● 输入具有电缆均衡功能，可补偿电缆传输的损耗

● 内置ESD和浪涌保护电路，能有效防止静电和雷击损坏

● 提供光消失告警、远端掉电告警、输出信号状态指示和输入信号锁定状态指示

技术参数

■ 光纤接口
物理接口			FC/SC(可选)
光纤种类			单模/多模、单纤/双纤(可选)
工作波长			1310nm、1550nm
传输距离			0～100Km(可选)
■ HD/SD-SDI串行数字视频接口
物理接口		BNC
接口标准		MPTE259M、292M、344M、424M
		ITU R BT.601，ITU R BT.1120
串行数字视频输入/输出阻抗		75Ω非平衡接口
串行数字视频输入/输出电压		典型峰-峰值800mVp-p,600～1000mVp-p
支持视频格式		单链路3G-SDI，HD-SDI，SD-SDI
支持串行速率		143Mbps～2.97Gbps
视频编码位宽		8bit或10bit自动
返回损耗		≤-15dB@5MHz～1.5GHz，-10dB@1.5GHz～3GHz
重定时		自动定时，自动识别各种速率
耦合方式		交流耦合
均衡方式		≤140meters of Belden 1694A at 1.485Gbps
		≤400meters of Belden 1694A at270Gbps
最大校准抖动（100KHz～2.97Gbps）		≤0.2UI
最大定时抖动（100KHz～2.97Gbps）		≤0.2UI
嵌入音频、辅助空间、EDH数据		透明支持
■ EDH数据
信噪比（加权）		≥70dB
■ 数据接口
物理接口		工业标准接线端子(也可配置DB9/DB25等接口)
接口类型		RS232、RS422、RS422
速率		≤115.2Kbps
误码率		≤10-9
■ 音频参数
物理接口		3.5音频孔
阻抗		600Ω
量化等级（数码位宽）		20位
采样频率		48KHz
音频输入输出电压		2VP-P（峰峰值）
音频带宽		20Hz~20KHz
音频信噪比(加权)		S/N≥85dB
■ 网络参数
物理接口	RJ45
帧长	最小帧长64字节，最大帧长1024字节
工作模式	支持自协商，强制模式。缺省自协商模式
速率	10/100Mb/s
双工	半/全双工
流量控制	缺省配置：打开
标准	IEEE802.3u 100Base-TX/ IEEE802.3 10Base-T
操作环境	工作温度			0～55℃
	存储温度			-20～70℃
	湿度(无凝结)			0～95%

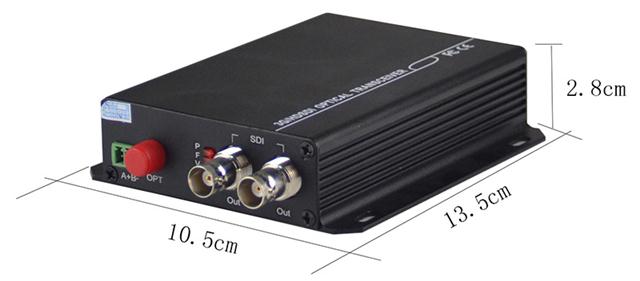

机体属性	尺寸(长×宽×高)			15512032mm
	材料
	颜色			黑色
	重量
可靠性	平均故障间隔时间(MTBF)			>30000小时
